30 mm Rund-Schnittplattenhalter, auch für Plattenanschlag
Art.Nr. | DHRf30-A |
Lieferzeit | sofort lieferbar |
Warum verschiedene Schnittplattenhalter ?!
DHFRA DHRF DHFA DHF
Abb1 DHRFA Halter für runde und viereckige Schnittplatten und für das Plattenanschlagsystem geeignet.
Abb2 DHRF Halter für runde und viereckige Schnittplatten.
Der runde Schnittplatten halter kann rückseitig auch für viereckige Schnittplatten 40x40x4 verwendet werden.
Bedenken sie, dass das Loch bei einem Rundlochhalter von der Größe der verwendeten runden Schnittplatte anhängt.
Das Loch bei einer 20mm runden Schnittplatte ist wegen des Auflagerandes nur max 16mm.
Das Loch bei einer 25mm runden Schnittplatte ist wegen des Auflagerandes nur max 21mm.
Das Loch bei einer 30mm runden Schnittplatte ist wegen des Auflagerandes nur max 26mm.
Das Loch bei einer 35mm runden Schnittplatte ist wegen des Auflagerandes nur max 31mm.
Abb3 DHRFA DHFA Halter für viereckige 4mm flache Schnittplatten und für das Plattenanschlagsystem geeignet.
Abb4 DHFA DHF Halter für viereckige 4mm flache Schnittplatten.
Das Punch&Tool System verwendet 2 Sorten von Schnittplatten.
Runde Schnittplatten für die runden Stanzungen .
Viereckige Schnittplatten die mit 4 Schrauben auf dem Schnittplatten Halter aufgeschraubt werden.
Die Schnittplattenhalter können bis auf runde Schnittplattenhalter mit 40mmm Durchmesser beidseitig benutzt werden.
Schnittplatten Halter "auch für Anschlagsystem" haben seitlich eine Einfräsung mit je 2x 4mm Gewinde zur Aufmahme der Anschlagplatte des Anschlagsystems.
Auf der jeweiligen Seite werden Ihnen die zugehörigen Schnittplattenhalter passend angeboten.

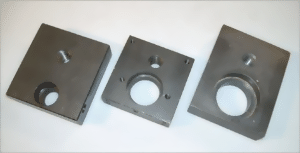

Es gibt folgende Matrizenhalter:
- DHR20,30,35, 40 (mm) Matrizenhalter für runde Schnittplatten:
Der Matrizenhalter hat eine Bohrung im Außendurchmesser der runden Matrize (20,30, 35, 40 mm) Mit einer Madenschraube wir die Rundmatrize geklemmt.
Den Halter gibt es alternativ mit seitlichen Einfräsungen und 4 x 4 mm Gewindelöcher, damit man den Matrizenhalter in die Anschlagplatte des Anschlagsystems einschrauben kann.
Nachstehende Halter finden Sie unter Matrizenhalter !
- DHF 4040 Dieser Halter ist für die Schnittplatte 40 x 40 x 4 mm dick
- DHFA 4040 Dieser Halter ist für die Schnittplatte 40 x 40 x 4 mm dick und für das Platten-Anschlagsystem geeignet
oder
- DHF4060 Dieser Halter ist für die Schnittplatte 40 x 60 x 4mm dick
- DHFA 4060 Dieser Halter ist für die Schnittplatte 40 x 600 x 4 mm dick und für das Platten-Anschlagsystem geeignet
DHFC DHFCA
- DHFC Schnittplattenhalter für Schlitzstempel und Schnittplatten 40x40x4
- DHFCA Schnittplattenhalter für Schlitzstempel und Schnittplatten 40x40x4, geeignet für das Plattenanschlagsystem.
- DHFC4040 Dieser Halter in Kreuzform ist besonders für Stempel mit sehr dünne Schlitzstempel konstruiert.
Der Halter wir passend zum Stempel angefertigt und geliefert.
Es bietet sich das Loch ( Freistellung der Schnittplatte ) so anfertigen zu lassen, dass der Schnittplattenhalter verschiedene Größen von Stempeln abdeckt.
Jedoch ist darauf zu achten, dass besonders bei großen Sonderstempeln der Pressdruck kraftschlüssig abgefangen werden muss, weil sonst die Schnittplatte durchbricht.
Es bietet sich das Loch ( Freistellung der Schnittplatte ) so anfertigen zu lassen, dass der Schnittplattenhalter verschiedene Größen von Stempeln abdeckt.
Jedoch ist darauf zu achten, dass besonders bei großen Sonderstempeln der Pressdruck kraftschlüssig abgefangen werden muss, weil sonst die Schnittplatte durchbricht.
